Installer des panneaux photovoltaïques ne demande pas forcément l’intervention d’une entreprise spécialisée ou l’achat de structures métalliques coûteuses. Pour une pose au sol, dans un jardin ou sur un toit plat, le bois est une alternative sérieuse, à la fois esthétique et économique. Fabriquer un support de panneau solaire en bois demande cependant de la rigueur : la structure doit supporter le poids des modules, résister aux intempéries et garantir une inclinaison précise pour optimiser la production électrique. Ce guide détaille la conception d’une structure robuste et durable pour votre autonomie énergétique.
Ressource gratuite : retrouvez en bas de cet article Guide de construction : Support en bois pour panneau solaire en téléchargement libre.
Pourquoi privilégier le bois pour son installation solaire ?
Le bois répond à une volonté d’intégration paysagère. Contrairement aux rails en aluminium ou aux bacs en plastique lestés, il offre une signature visuelle naturelle qui se fond dans un jardin ou une terrasse. Au-delà de l’esthétique, ce matériau présente des propriétés mécaniques et écologiques réelles pour le bricoleur.
Une solution économique et écologique
Le premier argument en faveur du bois est son coût. Pour quelques panneaux, l’achat de profilés en aluminium et de brides spécifiques alourdit rapidement la facture. En utilisant des sections de bois standard, disponibles dans n’importe quelle scierie, vous divisez par deux ou trois le budget. Sur le plan environnemental, le bois en circuit court possède un bilan carbone bien plus favorable que le métal, dont l’extraction et la transformation sont très énergivores.
Comparatif des matériaux de support
Pour mieux situer l’usage du bois dans le domaine du solaire DIY, voici un tableau comparatif des solutions courantes :
| Critère | Support Bois (DIY) | Support Aluminium | Bacs à lester (PEHD) |
|---|---|---|---|
| Coût moyen | Faible (40€ – 70€) | Élevé (150€ – 250€) | Moyen (80€ – 120€) |
| Difficulté de pose | Moyenne (outillage requis) | Simple (kit prêt à monter) | Très simple (pose au sol) |
| Durabilité | 15 à 25 ans (avec entretien) | 30 ans et plus | 20 à 30 ans |
| Impact esthétique | Excellent / Naturel | Industriel | Massif / Noir |
Le choix des matériaux : la clé de la durabilité en extérieur
Un support solaire est exposé toute l’année aux UV, à la pluie, à la neige et aux variations de température. Si vous choisissez une essence de bois inadaptée, votre structure risque de se déformer ou de pourrir rapidement, mettant en péril l’intégrité de vos panneaux.
Quelles essences de bois choisir ?
Il est impératif d’utiliser un bois de Classe 3 au minimum, et idéalement de Classe 4 pour les parties en contact direct avec le sol. Le Pin traité par autoclave, reconnaissable à sa teinte verdâtre ou brune, est l’option la plus accessible. Pour ceux qui préfèrent éviter les traitements chimiques, des essences naturellement durables comme le Douglas, le Mélèze ou le Robinier sont d’excellentes alternatives. Le Robinier est d’ailleurs l’une des rares essences européennes à atteindre naturellement la Classe 4 sans traitement.
La quincaillerie : l’importance de l’Inox A4
C’est ici que les bricoleurs commettent souvent une erreur. L’utilisation de vis en acier zingué est à proscrire. Sous l’effet de l’humidité et de l’acidité naturelle du bois, ces vis finissent par rouiller et casser. Pour garantir la solidité de l’assemblage pendant deux décennies, utilisez exclusivement de la visserie en inox A4. Bien que plus onéreuse, elle est la seule capable de résister durablement à la corrosion atmosphérique.

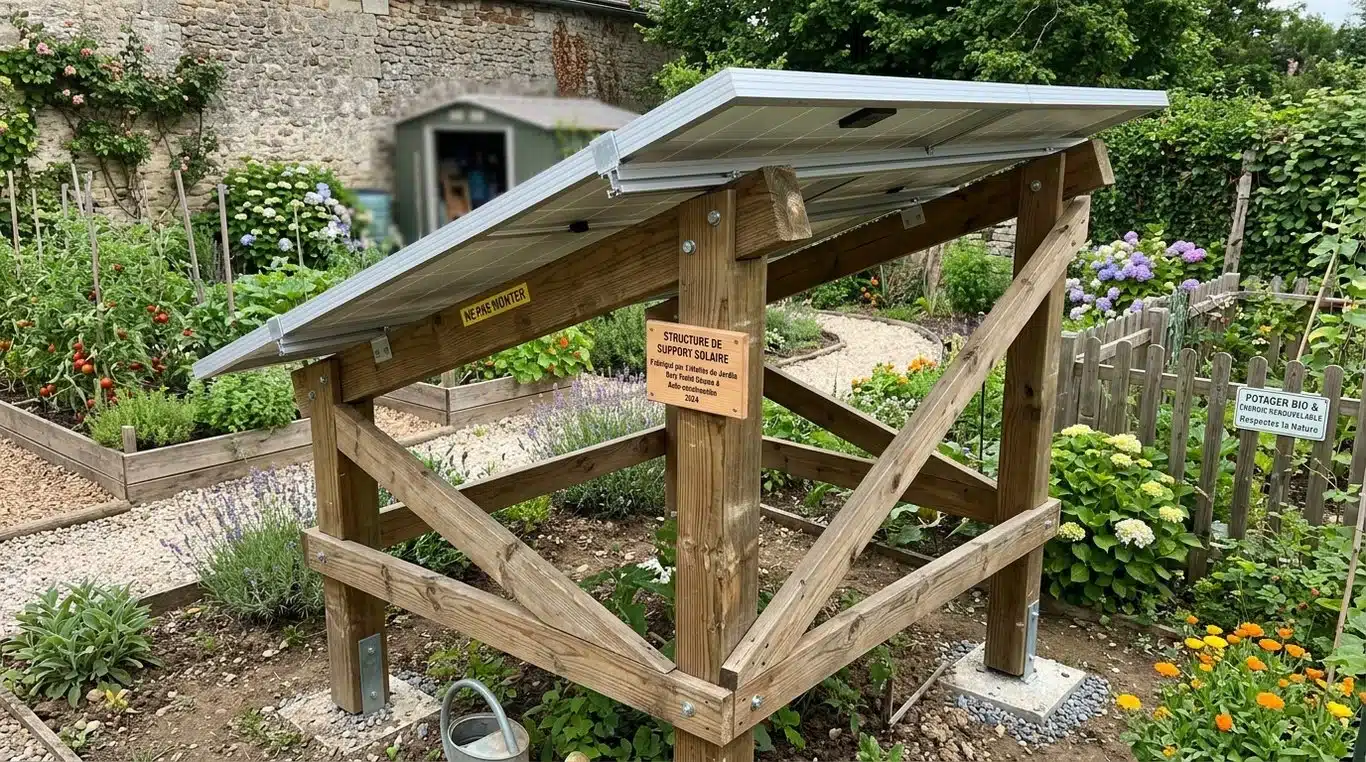

Guide de fabrication : construire un châssis en triangle robuste
La forme la plus stable pour un support au sol est le triangle rectangle ou isocèle incliné. Cette structure crée une pente fixe tout en offrant une base large pour le lestage ou la fixation au sol.
Calcul de l’inclinaison et découpe
En France, l’inclinaison optimale pour maximiser la production annuelle se situe autour de 30 à 35 degrés, orienté plein sud. Si votre objectif est de favoriser la production hivernale, vous pouvez monter jusqu’à 45 ou 60 degrés. Pour obtenir un angle de 30°, la hauteur de votre montant vertical doit représenter environ la moitié de la longueur de l’hypoténuse, qui porte le panneau.
Assemblage et renforcement de la structure
Commencez par assembler les cadres latéraux. Chaque panneau doit reposer sur deux ou trois triangles de soutien selon sa largeur. Utilisez des sections de bois de 45×70 mm ou 60×80 mm pour assurer une rigidité suffisante face au vent. La réussite de votre projet repose sur la zone de convergence des forces, au point de jonction entre le montant vertical et la traverse de soutien. Si cette partie centrale est négligée, les vibrations induites par le vent créeront du jeu dans la visserie. L’ajout de jambes de force en diagonale est indispensable pour éviter l’effet de parallélogramme lors des rafales latérales.
Installation, inclinaison et sécurité électrique
Une fois le support fabriqué, son installation sur site nécessite une attention particulière, notamment concernant la prise au vent et la sécurité des biens.
Le lestage : éviter l’envol des panneaux
Un panneau solaire standard pèse environ 20 kg, mais sa surface de près de 2 m² en fait une voile de bateau. En cas de tempête, la force d’arrachement peut atteindre plusieurs centaines de kilos. Si vous ne fixez pas le support dans une dalle béton, vous devez le lester. Utilisez des dalles de terrasse, des parpaings pleins ou des sacs de sable fixés sur la traverse basse. Une règle prudente consiste à prévoir au moins 80 à 100 kg de lest par panneau pour une installation au sol.
La mise à la terre : une étape non négociable
Même si votre support est en bois, matériau isolant, les cadres des panneaux solaires sont en aluminium. En cas de défaut d’isolation, ces cadres peuvent être portés à un potentiel électrique dangereux. Vous devez donc relier chaque cadre de panneau à une borne de mise à la terre via un câble de cuivre de 6 mm² vert/jaune. Fixez le câble le long de votre structure bois à l’aide de cavaliers inox pour une finition propre et sécurisée.
Maintenance et pérennité de l’ouvrage
Fabriquer son support en bois implique d’accepter un entretien régulier, simple mais nécessaire pour surveiller l’état de votre centrale solaire domestique.
Une fois par an, vérifiez le serrage des vis. Le bois est un matériau vivant qui travaille selon l’humidité, et un léger resserrage peut être nécessaire pour éliminer les jeux mécaniques. Si vous avez utilisé un bois non traité, comme le Douglas, l’application d’une lasure ou d’une huile saturatrice tous les 3 à 5 ans permet de conserver une esthétique propre et de limiter le grisaillement. Enfin, surveillez les zones où le bois touche directement le sol. Si vous constatez une humidité stagnante, surélevez la structure à l’aide de pieds de poteaux en acier galvanisé ou de simples cales en caoutchouc.
En respectant ces principes, votre support en bois offrira une base solide et durable à vos panneaux solaires. C’est une solution gratifiante qui allie savoir-faire artisanal et technologie moderne, tout en optimisant le retour sur investissement de votre installation photovoltaïque. Une structure bien conçue protège votre investissement contre les éléments tout en respectant l’esthétique de votre habitat.
